Без насосно-смесительного узла (НСУ) для ГНБ — невозможна эффективная работа по горизонтально-направленному бурению. Именно НСУ отвечает за приготовление, подачу и рециркуляцию бурового раствора — важнейшего компонента, обеспечивающего смазку, охлаждение бурового инструмента и вынос разрушенной породы из скважины.
В этой статье мы подробно разберем устройство насосно-смесительного узла, его основные компоненты.

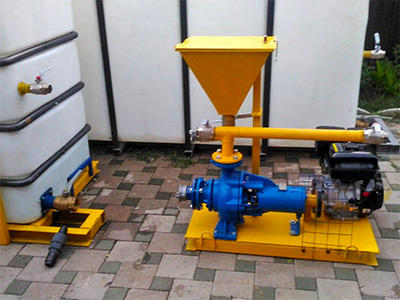

Основные элементы устройства НСУ для ГНБ
- Устройство насосно-смесительного узла может варьироваться в зависимости от модели и производителя, однако базовый набор компонентов остается неизменным.
- Емкость (резервуар) для бурового раствора. Основа НСУ — стальная или пластиковая емкость, в которой смешивается и хранится буровой раствор. Объем резервуара варьируется от 2 до 15 м³ в зависимости от модели. В некоторых современных системах предусмотрена возможность подключения двух резервуаров, работающих по отдельности или одновременно.
- Бункер (воронка). Через него в емкость засыпаются сухие компоненты — бентонит и полимеры. Широкая горловина бункера обеспечивает удобство загрузки и предотвращает рассыпание.
- Насос. В типовых моделях используется насос типа СМ, специально предназначенный для перекачки вязких жидкостей.
- Двигатель. Дизельный двигатель внутреннего сгорания мощностью от 13 до 50 л.с. обеспечивает автономность работы НСУ на строительной площадке, не требуя подключения к внешним источникам электроэнергии.
На что обратить внимание при выборе НСУ?
При выборе насосно-смесительного узла для ГНБ специалисты рекомендуют учитывать два ключевых параметра:
- размер емкости — определяется на основе объема бурового раствора, который понадобится для проекта;
- мощность насоса — зависит от времени работы, объема и геологических условий.
Также стоит обратить внимание на наличие системы фильтрации, тип привода и возможность работы в условиях низких температур.
Итог
Понимание устройства НСУ, его основных компонентов и принципа работы позволяет не только грамотно выбрать оборудование, но и эффективно эксплуатировать его, своевременно проводить техническое обслуживание и предотвращать аварийные ситуации.
